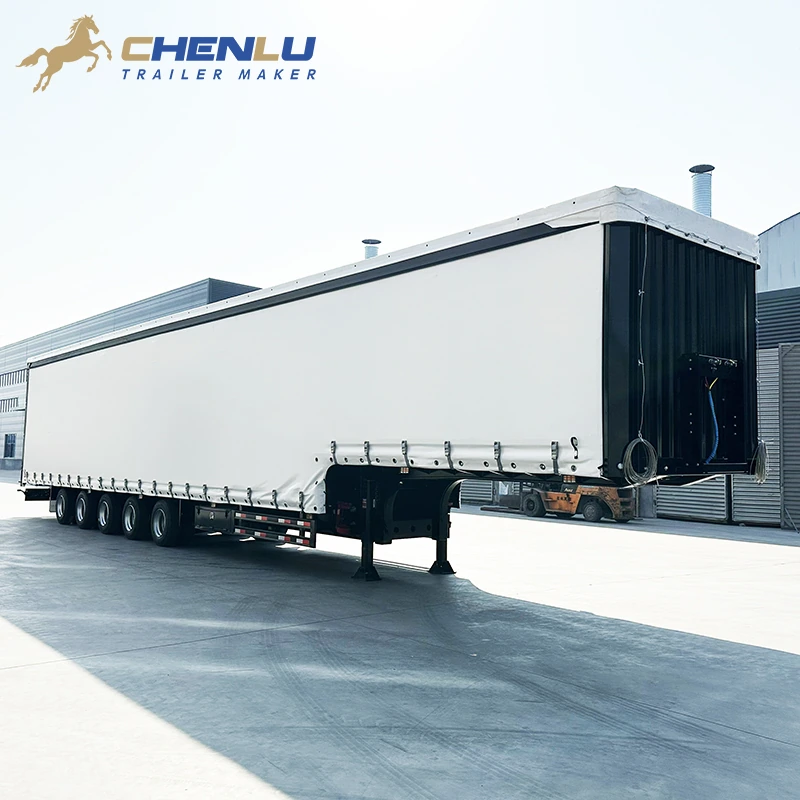

توزع نصف المقطورة الستائرية هذه، البالغ طولها 16.5 متراً، حمولات المنصات النقالة الطويلة على خمسة محاور ذات تعليق هوائي. ويمكنك سحب الستارة للتحميل بالرافعة الشوكية على كامل الجانب، أو فتح الأبواب الخلفية المزدوجة عند رصيف التحميل.

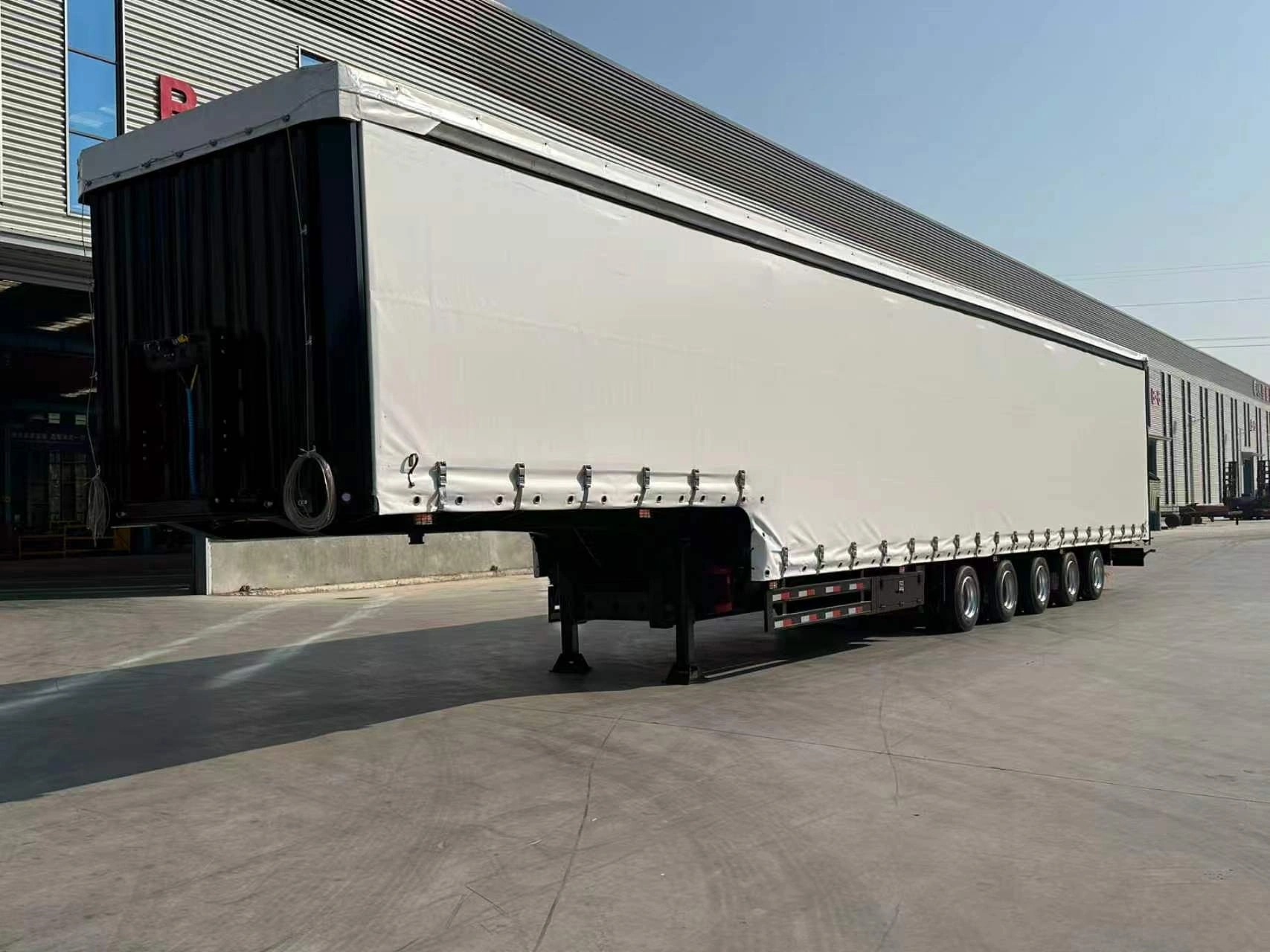

The trailer pairs a 16,500 mm curtain body with five rear axles on air suspension. The front of the floor is raised over the coupling and the main loading floor sits lower behind it. Side curtains are tensioned with buckles along the lower rail, and the double rear doors close with vertical locking bars. Curtains keep weather off the cargo but do not restrain it, so plan straps or blocking for every load. Sizes are reference figures from the general arrangement drawing; the approved production drawing is the final record.
Side and rear loading
Five axles on air suspension
Built to your drawing
| النوع | 5 axle curtain side semi trailer |
| الطول الإجمالي | 16,500 mm |
| العرض الإجمالي | 2,550 mm |
| الارتفاع الإجمالي | 4,000 mm |
| المحاور | 5, grouped under the rear of the body |
| تباعد المحاور | 1,310 + 1,310 + 1,310 + 1,310 mm |
| البروز الخلفي | 2,650 mm |
| التعليق | Air suspension (as shown); other types on request |
| الأرضية | Raised front section, lower main loading floor |
| Side body | Sliding side curtains with lower-rail buckles; internal sideboards and rails optional |
| Rear | Double doors with vertical locking bars |
| Fittings | Landing legs, side guards, lockable toolbox, underbody storage rack, fire-extinguisher bracket |
| الحمولة | Rated per order from axle-load limits, tyres and tractor |
| الضمان | 2 years |
Use the side to place pallets anywhere along the body, or the rear doors at a loading bay.

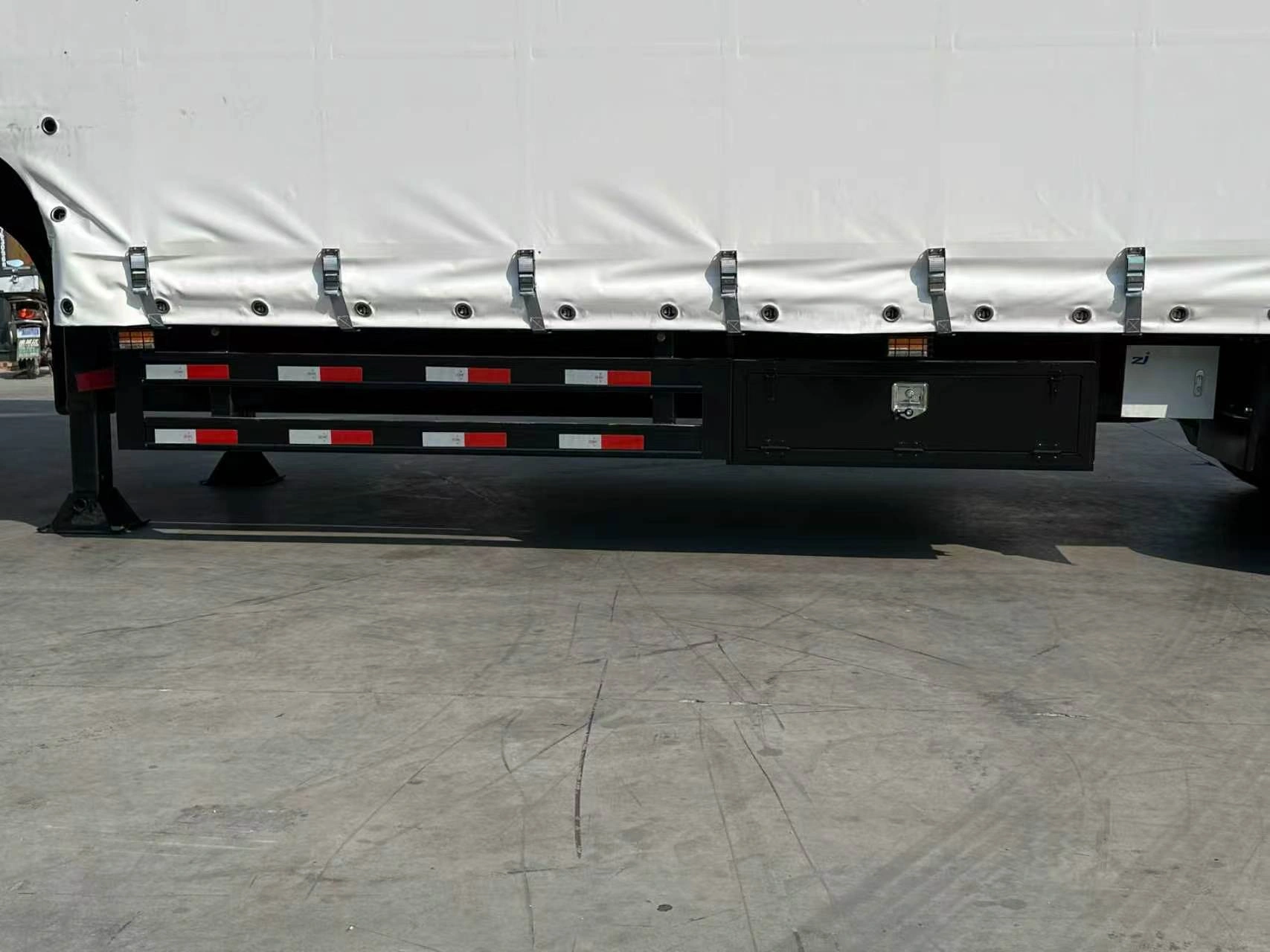

Release the buckles and draw the curtain back so a forklift can reach any point along the 16.5 m body. Re-tension the curtain after loading. The toolbox and reflective side guard sit below the curtain line.

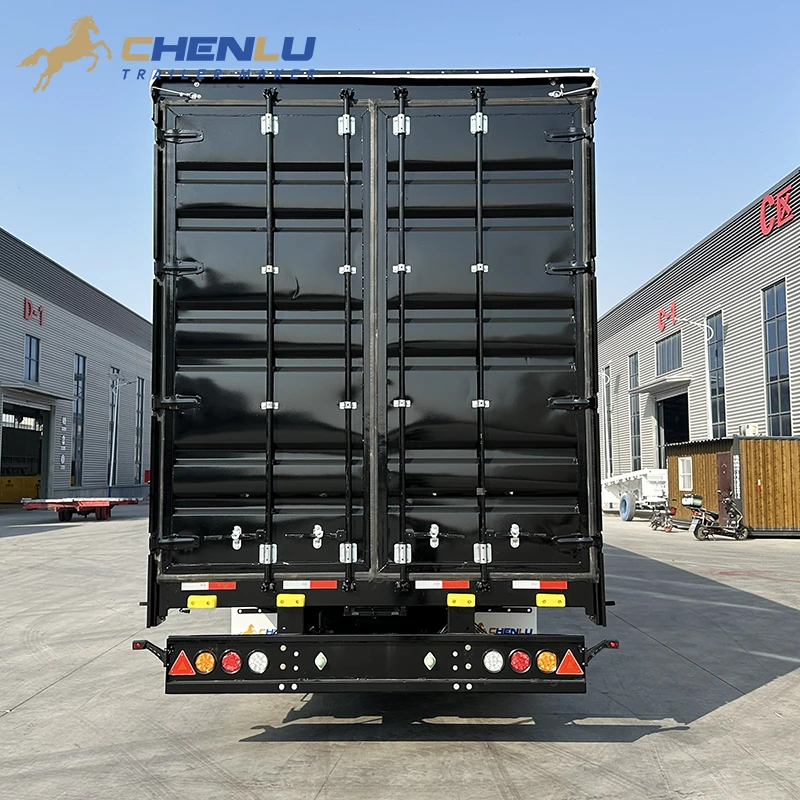

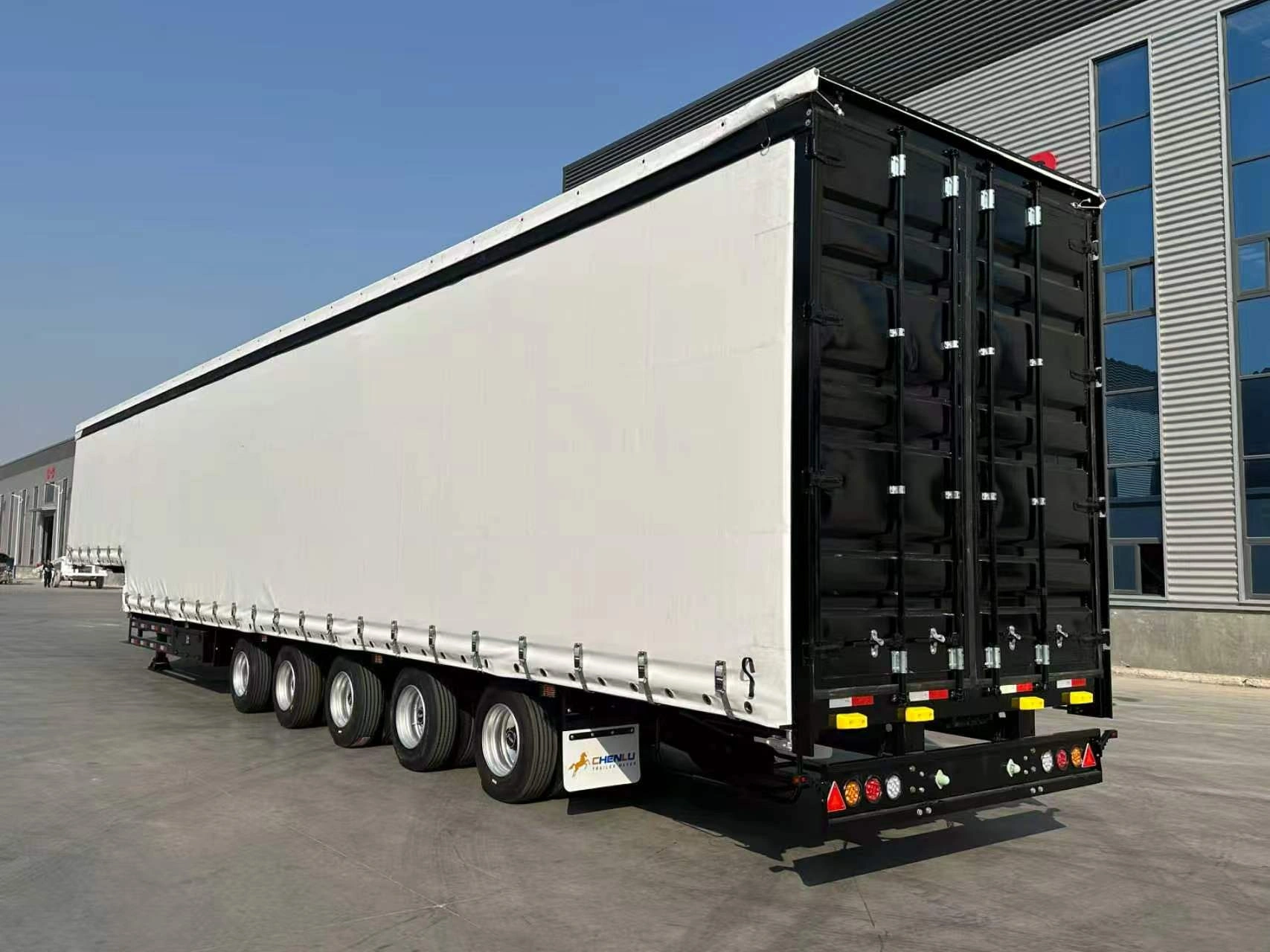

Two rear doors close with vertical locking bars. Use them at a dock while the side curtain stays shut, and check the clear opening against your largest pallet.

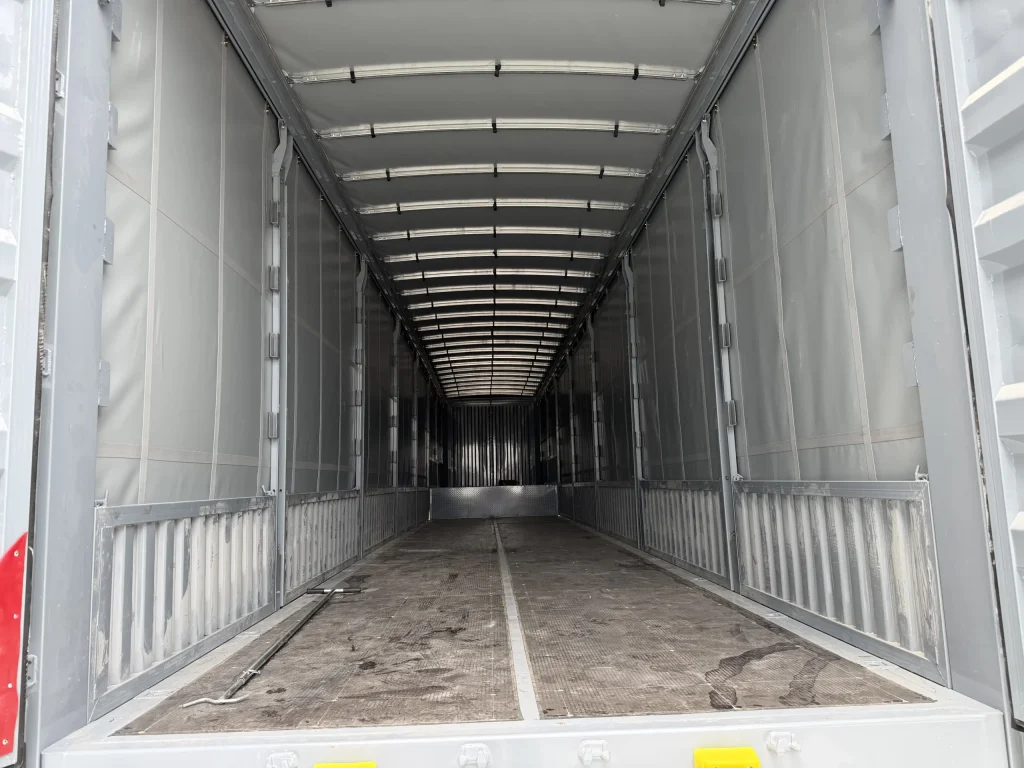

Lower sideboards and horizontal rails can line the inside of the curtain body, as on an earlier CHENLU five-axle build. Tell us if your cargo needs them.
The five axles sit under the rear of the body with 1,310 mm between adjacent axle centres.

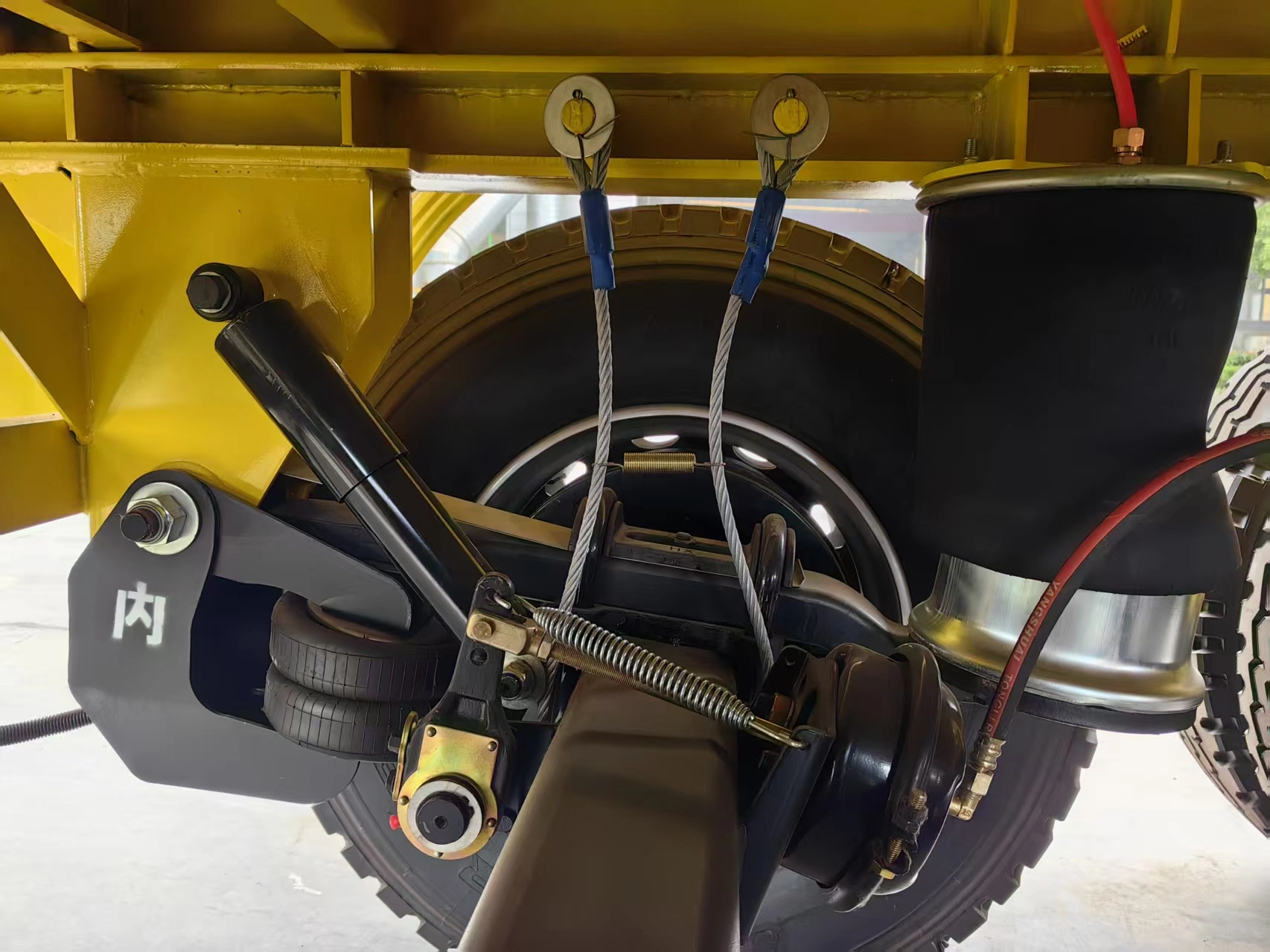

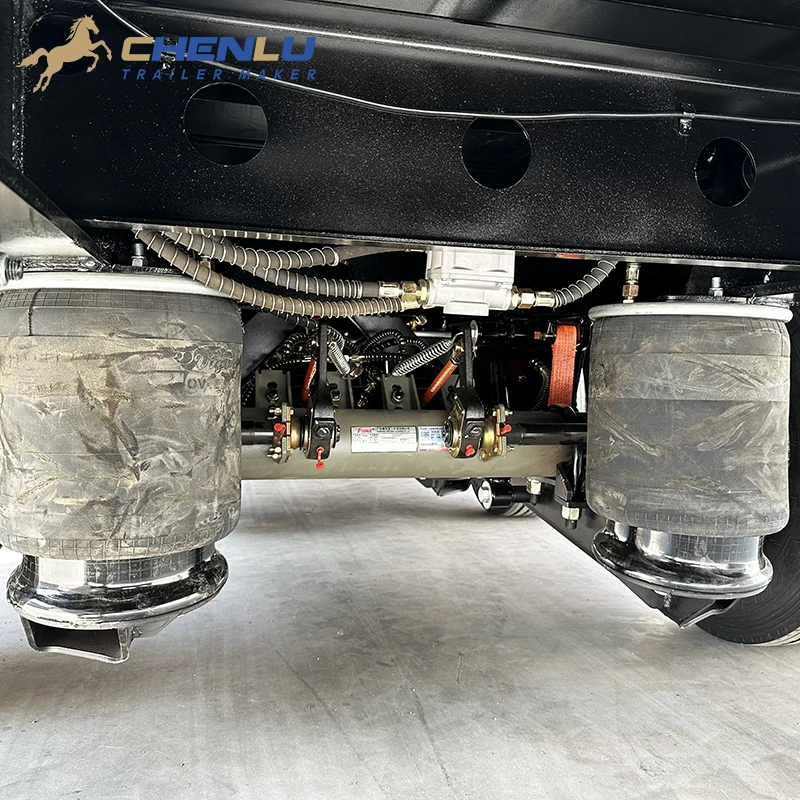

Air springs carry the chassis above the axles. A height-control valve admits or releases air to hold the set ride height as the load changes.

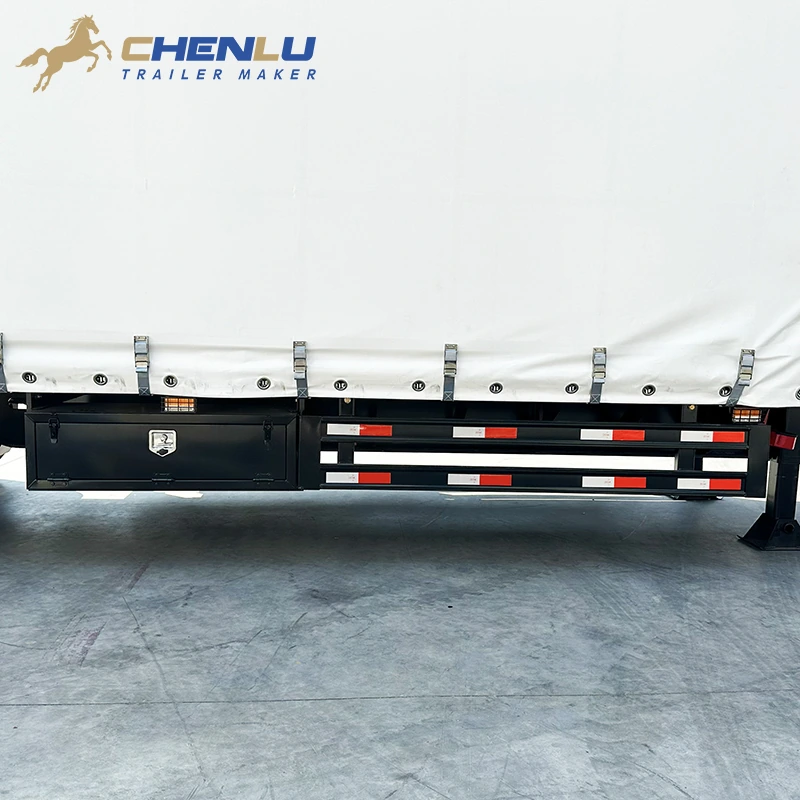

Mounted beside the side guard below the curtain rail, with the door facing out from the trailer side.

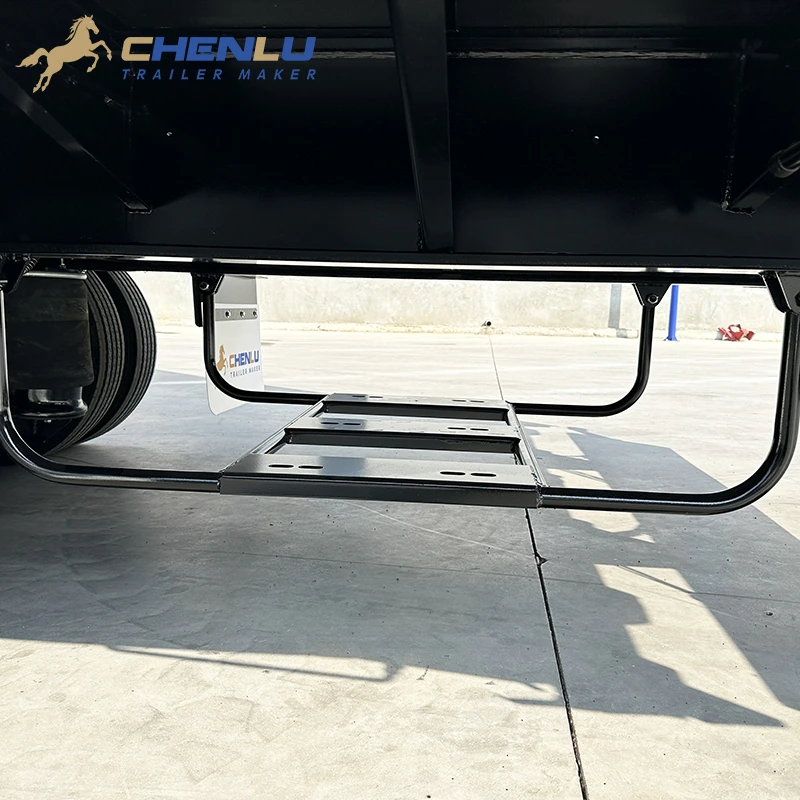

An open welded rack beneath the floor keeps stored items outside the cargo body.

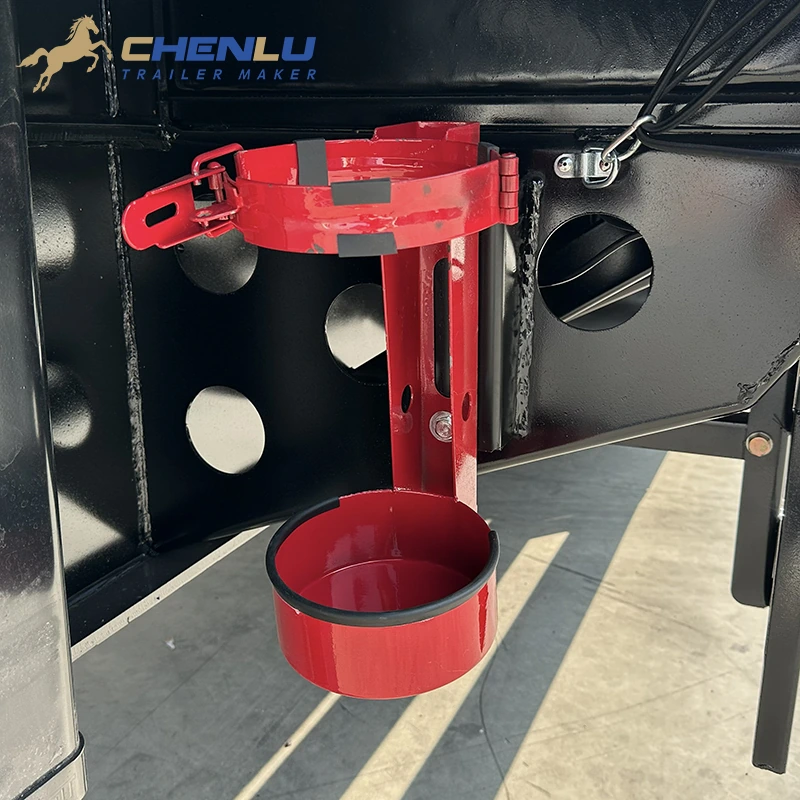

A quick-release bracket with a lower cup and upper clamp on the frame. The photo shows the bracket only.
These are outside dimensions. Send your pallet plan and we will confirm the clear loading space inside the curtain body.

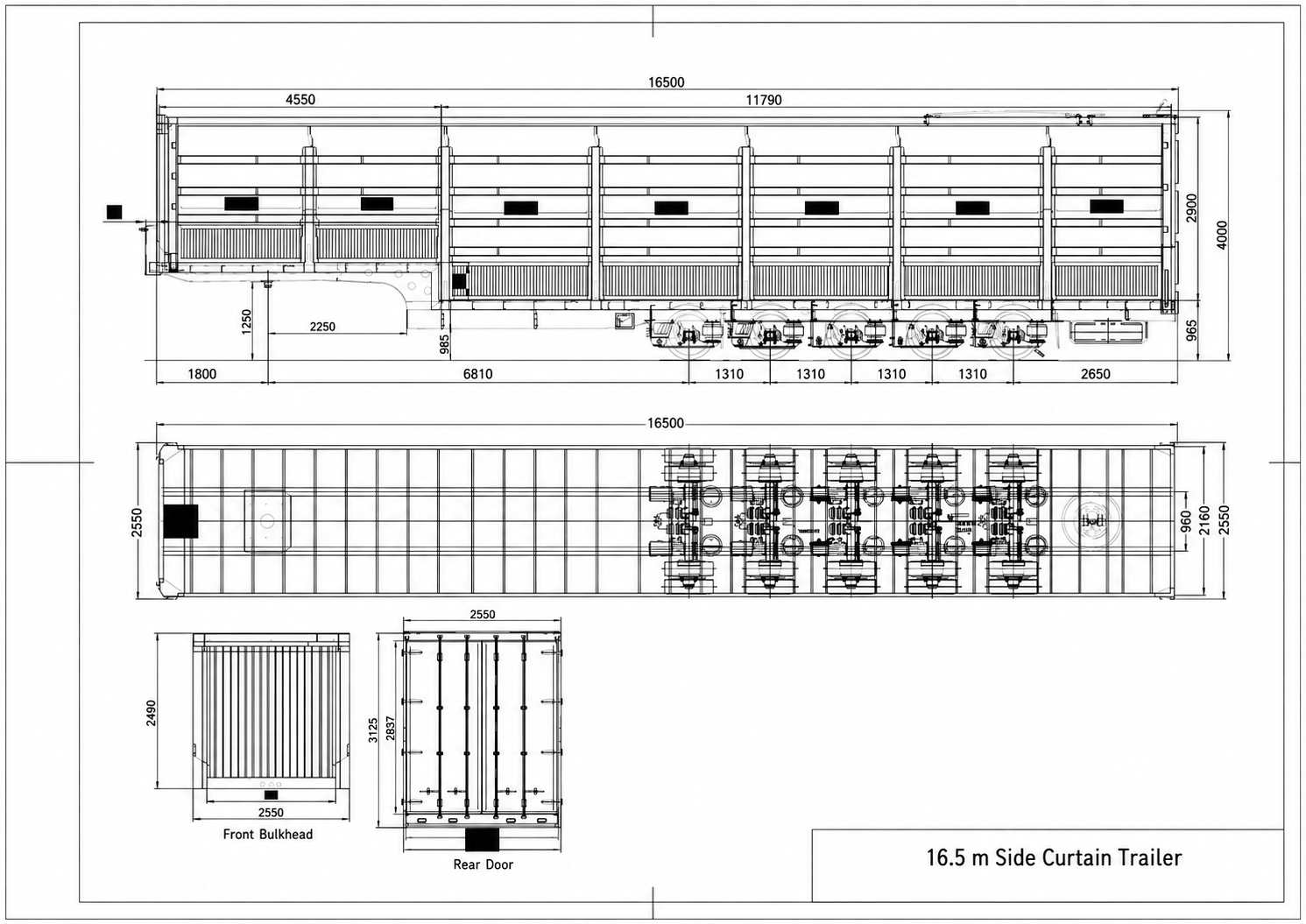

Dimensions in millimetres from the general arrangement drawing (side, top, front and rear views). Payload is not one fixed number: it depends on the axle-load limits, tyre ratings, cargo position and tractor on your route. The production drawing is approved before manufacture.
Five axles and a 16.5 m body pay off on long, heavy pallet runs. Check these points first.
The 16.5 m body takes more pallet positions than our 12.75 m 3 axle model. Confirm that 16.5 m semi trailers are allowed on your roads.
Five axles spread the load over more tyres. The permitted payload depends on your country's axle-load and gross-weight limits.
Side curtains suit yards where a forklift works alongside; rear doors suit loading docks. Tell us which you use most.

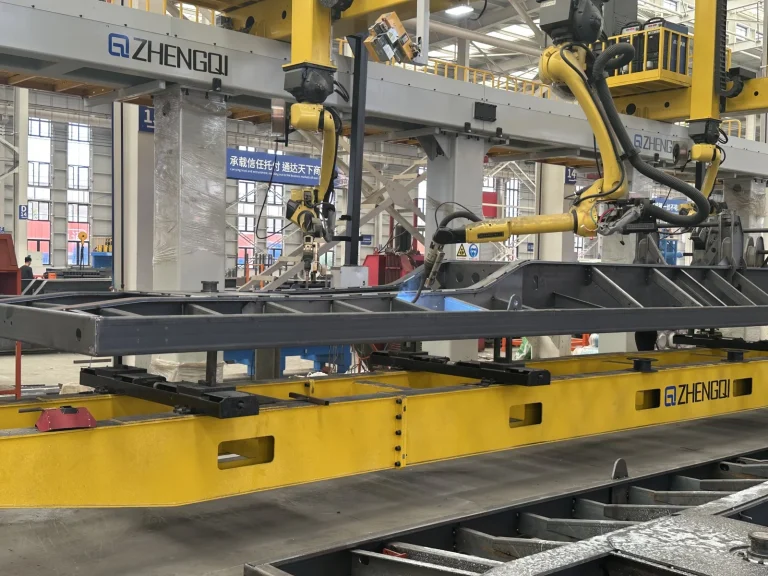

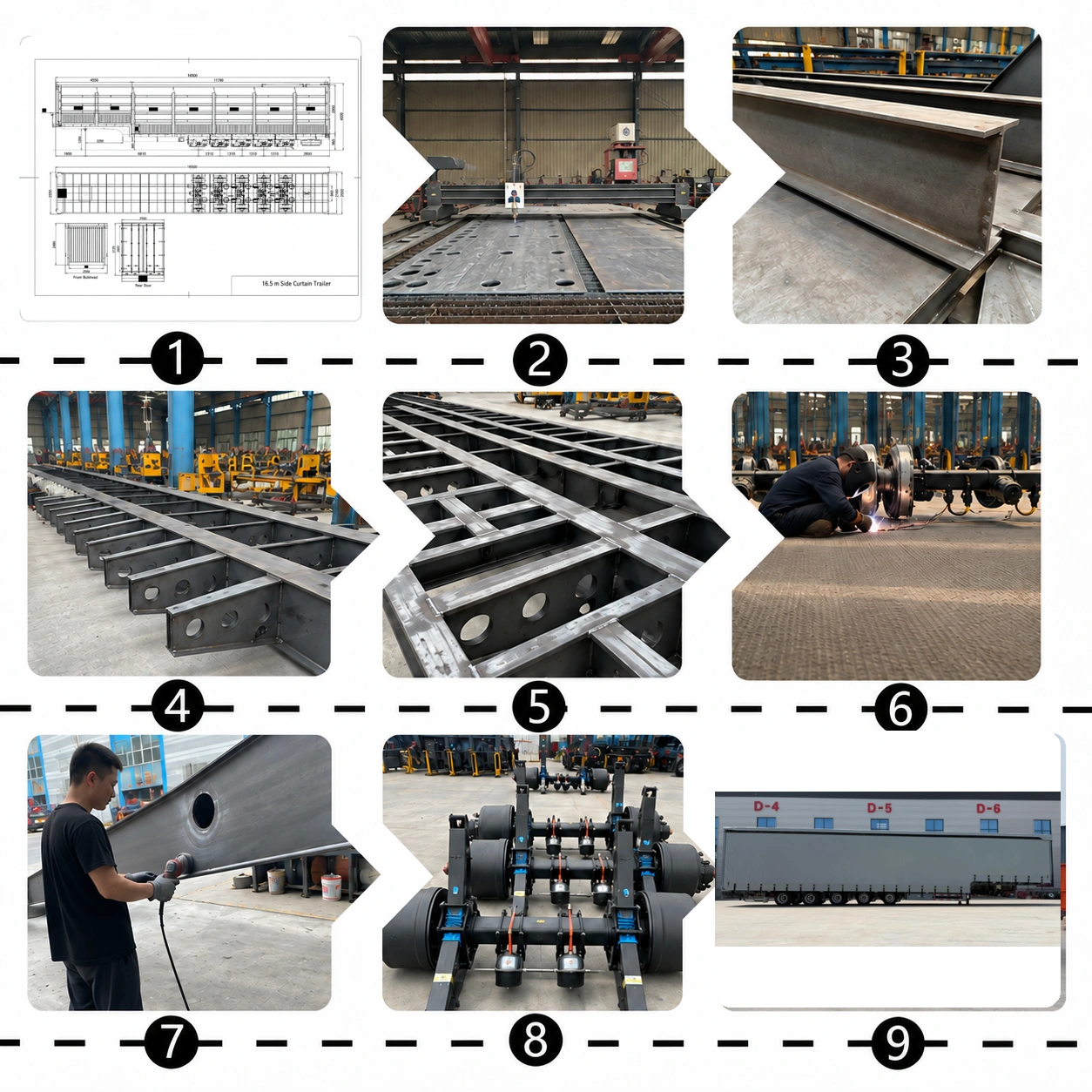

Each trailer starts with a layout of the chassis, the five axle positions and the curtain body. Steel plates are cut and fabricated into the two main beams, which are assembled with crossmembers and welded into the frame. The floor is fitted, weld areas are ground and edges cleaned before the surface finish, and the five-axle running gear and brake lines are installed. Final assembly adds the sideboards, body posts, rear doors and curtains.
Air suspension is shown on this trailer. If your fleet prefers other running gear or parts brands, choose from the options below; the final set is fixed on the approved drawing.

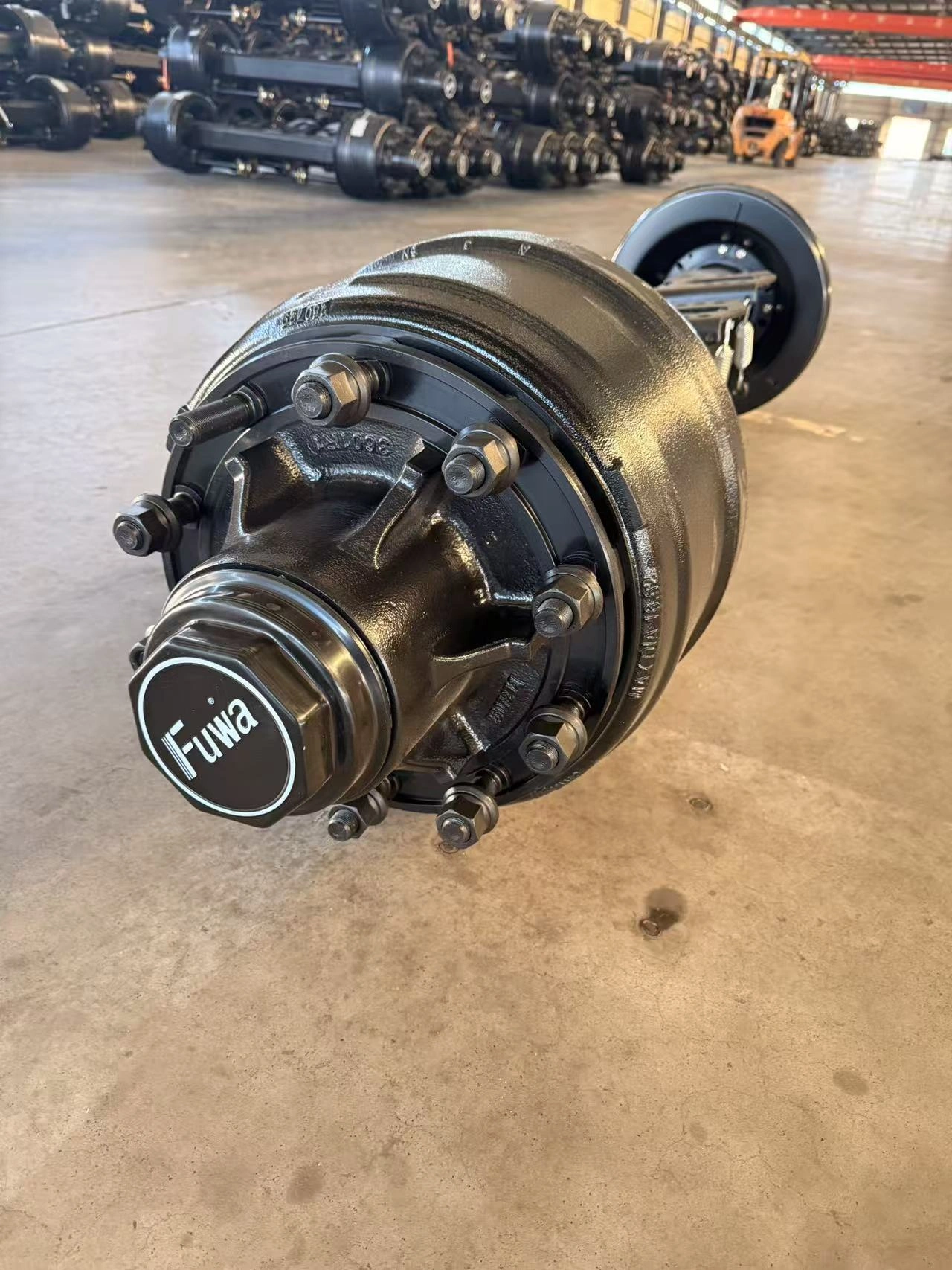

Chinese axle brand used across CHENLU builds. Ratings are matched to the axle-load limit on your route.

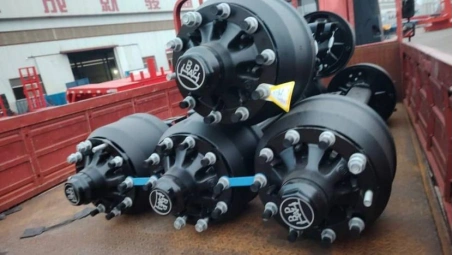

German axle brand for fleets that keep BPW spares or use BPW service points.

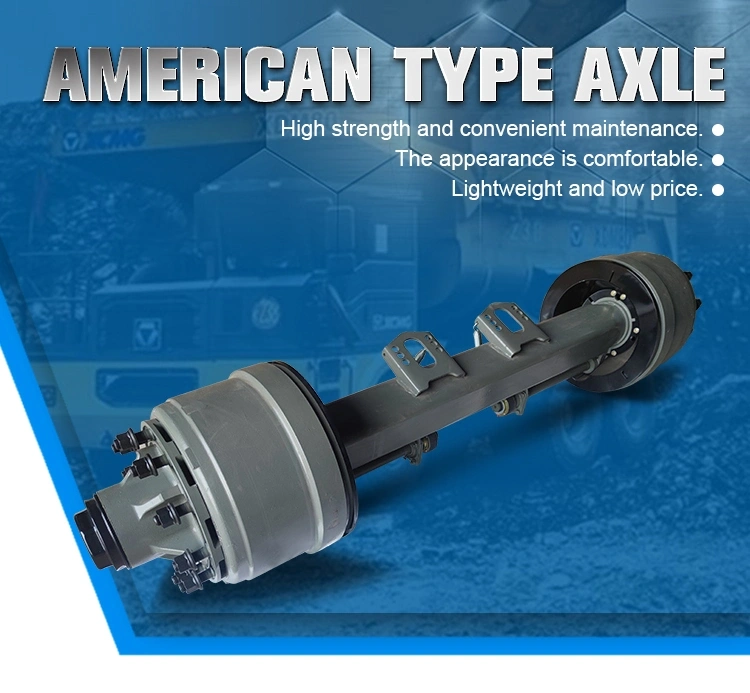

For markets that run American-style axles and wheel fitments.
Leaf-spring alternative to air suspension, simple to inspect and repair away from a workshop.

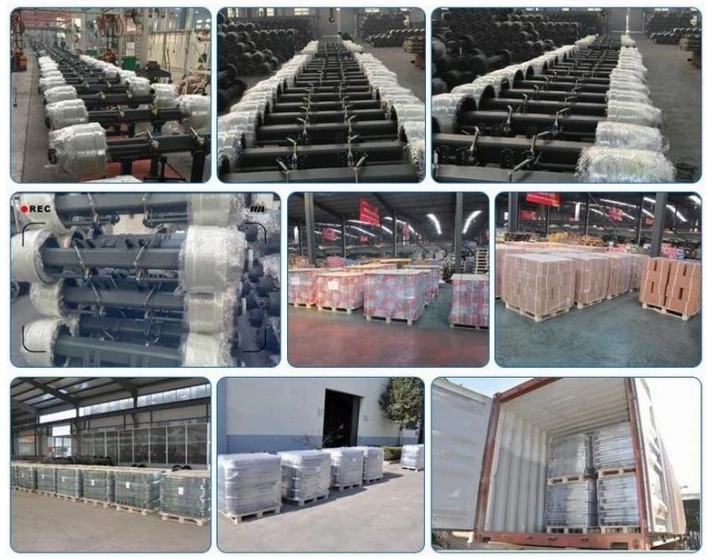

A spare-parts kit with springs, hangers and wear parts can ship with the trailer on request.

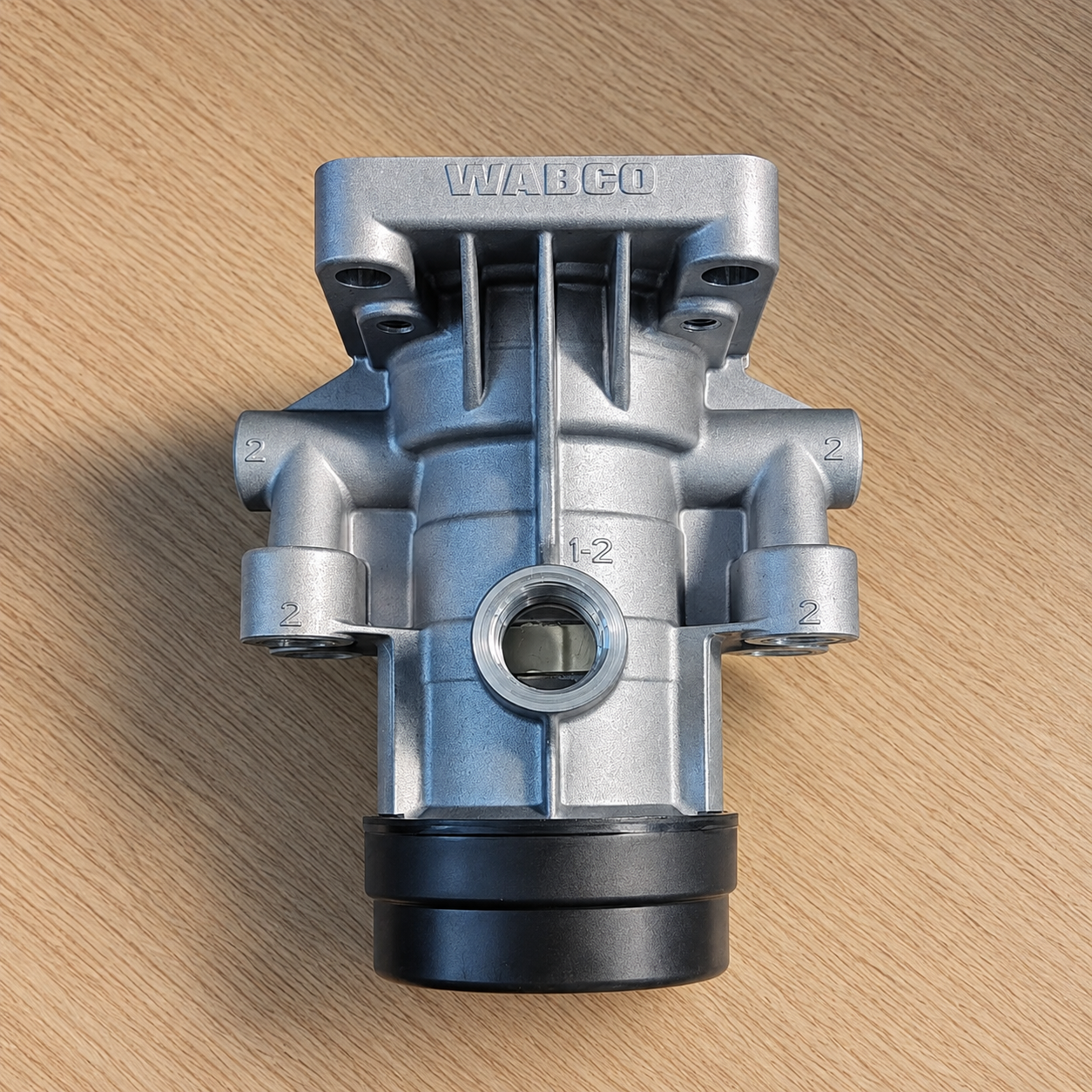

Brake valve option for fleets that standardise on WABCO air-brake parts. Ask about ABS at quotation.
Your 5 axle curtainsider is welded, painted, assembled and inspected in our own factory.

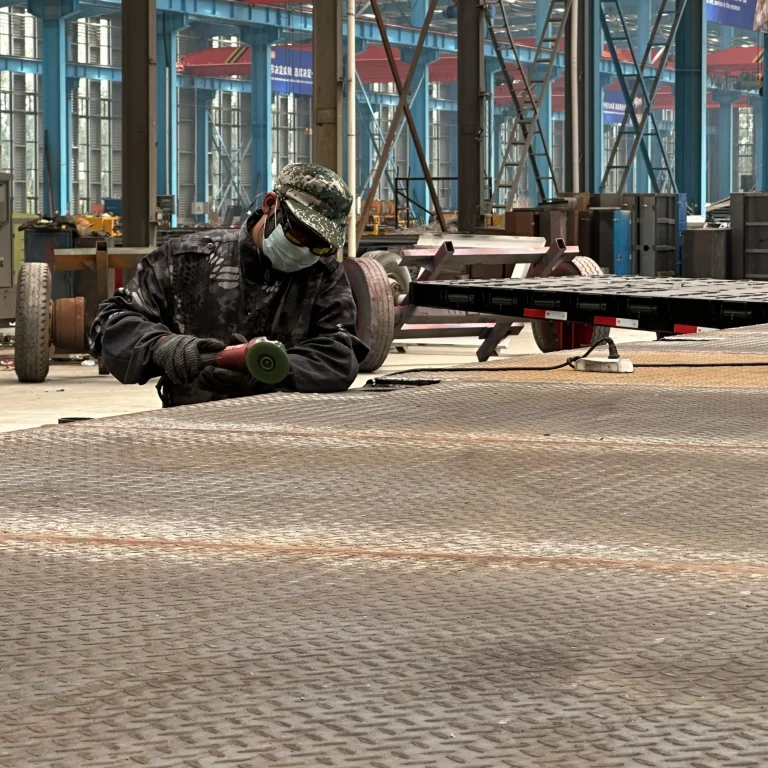

Our own manufacturing base in Heze, Shandong: 60,000 m² of workshops and more than 300 workers and engineers.
ISO 9001:2015 quality management and China Compulsory Certification, with 32 national patents (21 granted).
Custom builds typically take 10–30 days after deposit, with photo and video updates. Pre-shipment inspection is welcome.
Spare parts, operation guides and maintenance advice for the trailers we build.
Buyers from Africa, the Americas, the Middle East, Asia and Australia have come to Heze to inspect trailers before shipment. Click any photo to see more visits or plan your own.
عملاء من كوستاريكا يزورون المصنع للتعرف على المقطورات شبه المقطورة ذات القاعدة المنخفضة والمقطورات شبه المقطورة القلابة عالية الأداء
زيارة عميل من الإمارات العربية المتحدة لمصنعنا
العملاء الأفارقة معجبون بحلول شبه المقطورات القلابة للخدمة الشاقة التي تقدمها شركة «تشينلو»
Customer from Togo visiting the CHENLU trailer factory
Customer from Burkina Faso at the CHENLU factory
Brazilian business partner visiting the CHENLU factory
Customer from Pakistan reviewing trailers at CHENLU
Australian customer visiting the CHENLU trailer factoryVisit CHENLUPlan your visit to the CHENLU factoryتوزع المحاور الخمسة حمولة المنصات الطويلة والثقيلة على عدد أكبر من المحاور والإطارات، كما يستوعب الهيكل البالغ طوله 16.5 متراً عدداً أكبر من مواضع المنصات مقارنةً بطرازنا ذي الـ 3 محاور وبطول 12.75 متراً. اختر ثلاثة محاور عندما لا تكون هناك حاجة إلى مقطورة بطول 16.5 متراً أو للمحاور الإضافية، أو إذا كانت غير مسموح بها.
لا يوجد رقم ثابت محدد. تُحدد الحمولة الصافية لكل طلب وفقاً لحدود حمولة المحور والوزن الإجمالي في بلدك، بالإضافة إلى تصنيفات الإطارات، وموضع الحمولة، ورأس الشاحنة. أرسل وجهة الوصول والوزن الإجمالي المحمّل للحصول على عرض أسعار محدد بدقة.
الأبعاد الإجمالية: 16,500 مم طولاً، و2,550 مم عرضاً، و4,000 مم ارتفاعاً، مع مسافة 1,310 مم بين مراكز المحاور المتجاورة، وبروز خلفي يبلغ 2,650 مم.
تستخدم المقطورة الموضحة نظام تعليق هوائي على مجموعة المحاور الخمسة. ويُعد نوع نظام التعليق جزءًا من التجهيز، ويتم تأكيده عند تقديم الطلب.
نعم. يمكنك سحب الستارة الجانبية للخلف لإتاحة دخول الرافعة الشوكية على طول الهيكل، أو استخدام الأبواب الخلفية المزدوجة عند رصيف التحميل.
لا. وظيفة الأبازيم هي تثبيت الستارة في مكانها فحسب؛ بينما تظل الحمولة بحاجة إلى أحزمة أو كتل تثبيت أو وسيلة تأمين أخرى تناسب نوع الحمولة وقواعد مسار النقل لديك.
نعم. في أكتوبر 2026، أنجزت CHENLU تصنيع نصف مقطورة ستائر جانبية خماسية المحاور بستائر بيضاء وهيكل أسود ونظام تعليق هوائي وأبواب خلفية مزدوجة لشحنها إلى غانا.
